SIMULASI PROJECT CONVEYOR 2

Assalamualaikum,

Perkenalkan saya Laga Arif Pratama biasa dipanggil AGA, saya mahasiswa di universitas mercubuana-meruya, pada kesempatan kali ini saya mencoba membuat program PLC atau Ladder untuk mengendalikan beberapa komponen (motor konveyor, sensor, buzzer, push button). Conveyor Belt (ban berjalan) digunakan untuk memindahkan barang dari satu tempat ke tempat lain, misalnya di bandara dan di pabrik-pabrik.

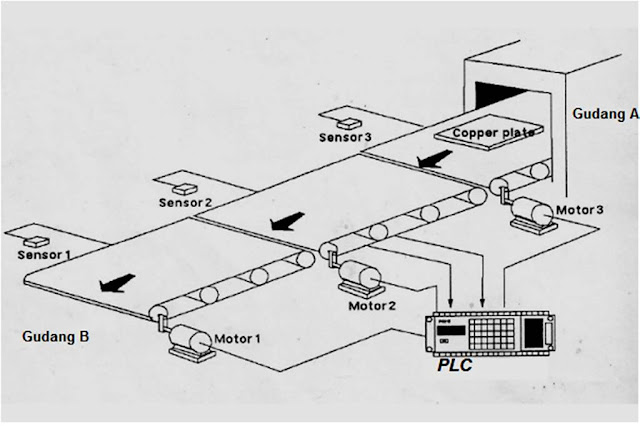

Dalam aplikasi ini PLC digunakan men-START dan STOP motor pengerak belt konveyor yang digunakan untuk memindahkan pelat tembaga (Cooper plate) dari Gudang-A ke Gudang-B. Conveyor ini memiliki tiga buah motor listrik dan 3 buah sensor pendeteksi pelat.
Prinsip kerjanya adalah sebagai berikut:
1. Motor-3 selalu berputar memindahkan benda (Pelat Tembaga) dari ruang penyimpan ke Conveyor-2.
2. Jika sensor-3 mendeteksi adanya benda maka motor-2 diaktifkan untuk menggerakkan Conveyor-2.
3. Jika sensor-2 mendeteksi adanya plat maka  Conveyor-1 diaktifkan, lima detik kemudian Conveyor-2 dimatikan.
4. Jika sensor-1 mendeteksi adanya benda maka Conveyor-1 dimatikan.
5. Motor-3 dimatikan menggunakan tombol Power (NC) dibuka.

Tabel Pengalamatan :

INPUT DEVICES
OUTPUT DEVICE
START (NO)
0.00
   MOTOR # 1
100.00
STOP (NC)
    0.01
   MOTOR # 2
100.01
SENSOR#1
    0.02
   MOTOR # 3
100.02
SENSOR#2
    0.03


SENSOR#3
    0.04
   TIMMER 000 #50


Berikut Ladder Diagram Conveyor 2 menggunakan aplikasi CX Programmer:

Video Simulasi CX Designer :



Semoga bermanfaat bagi kita semua, tetap semangat.
Wassalamualaikum.
